一、超高分子隧道逃生管道適用范圍

　　1.本方案適用于公路及鐵路和高鐵隧道工程掘進施工，要求隧道施工時在Ⅳ、Ⅴ級及以上圍巖地段必須預先設置逃生管道及安全救生管道，以確保隧道掘進過程中施工人員的人身安全;

　　2.在隧道的掌子面開挖、噴錨、支護及仰拱部位的開挖、澆筑砼的過程中，均必須確保逃生管道的完好，救生管道設置到位，并隨著掌子面的不斷掘進而向前移動。

　　二、逃生管道材料及設置要求

　　隧道逃生管道布設應該符合如下要求：

　　1.逃生通道所用管材采用φ800mm的超高分子量聚乙烯，管節長度為3m，壁厚不小于30mm，管節間可采用抱箍，采用螺栓和螺母固定。為保證管道承受坍塌體的壓力，對采用的材質管材，必須確保其連接頭的牢固，并經試驗室具體試驗后，方可用于隧道中。

　　2.施工現場應根據隧道圍巖、掘進開挖方式等情況備足管道和連接材料，除整節管道外，應同時備足1米、2米、3米短節管道、轉接接頭(135°)等。

　　3.逃生管道須經加工方可使用，各單位可結合材質及現場實際情況分別進行加工，要求連接簡單、牢固、緊密可靠，且在地面做好臨時固定措施，施工時管口可加臨時封蓋，并易于打開和封閉。

　　4.逃生通道設置位置如下圖所示，管道采用φ800mm的超高分子隧道逃生管，設置起點為最新施作好的二襯端頭處，距二襯端頭距離不得大于5米，從襯砌工作面布置至距離開挖面10m以內的適當位置，管道沿著初期支護的一側向掌子面鋪設，管內預留工作繩，方便逃生、搶險、聯絡和傳輸各種物品。逃生管縱向連接可采用鏈條等措施，防止坍塌時將鋼管沖脫。

　　

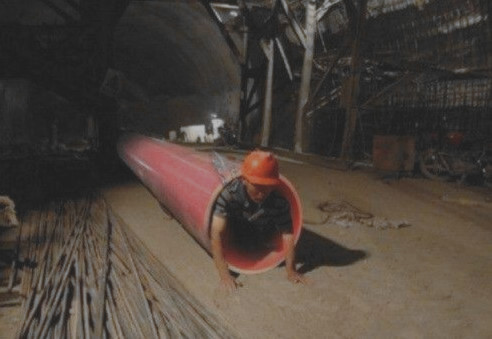

　　逃生管道位置圖

　　5.逃生管道在二襯臺車移動就位過程中，臨時拆移時應逐節拆除，嚴禁一次拆除到位，以隨時確保逃生管道的效用。

　　6.逃生管作為緊急救生管道，應緊跟掌子面，末端距掌子面距離不得大于5m，且在管口附近配備醒目的工具箱，箱內存放應急電筒、活動扳手、錘子、鋼釬等應急工具，便于遇緊急情況時打開逃生管法蘭盤，開通救生管道，及時輸送水和食物。

　　7.逃生管道在經過掘進臺階時，應按順延臺階布置，可安裝135°轉接接頭順延，其管道架空高度和長度以不影響施工并便于開啟逃生窗口為宜。

　　8.設置的逃生管道應平整、干燥、順暢，不得作應急逃生以外用途。

　　9.掌子面應同時放置應急食物箱和救護箱，應急食物箱須存放10人左右一天所須的方便面、餅干、礦泉水等食物;救護箱內備包扎紗布、消毒藥水、常見外傷用藥等。

　　10.應急搶險救援時應利用預設的逃生管道和救生管道迅速與被困人員取得聯系，當預設的逃生管道失效，應立即鉆設救生管道進行聯系和輸送食物，鉆進工藝采用跟管鉆進，跟進套筒必須采用專用地質套管。

　　三、2018年相關規定逃生管道安全設置要求

　　1.各級領導要高度重視逃生管道及救生管道設置的重要性，并把此項工作作為施工安全強制性要求，不折不扣的執行。

　　2.各隧道掘進工作面嚴格按要求進行設置逃生管道、通風管道、高壓水、應急食物箱、救護箱。

　　3.加強安全教育培訓，定期開展應急演練。

　　4.施工期間注意保護逃生管道。
